設備簡介

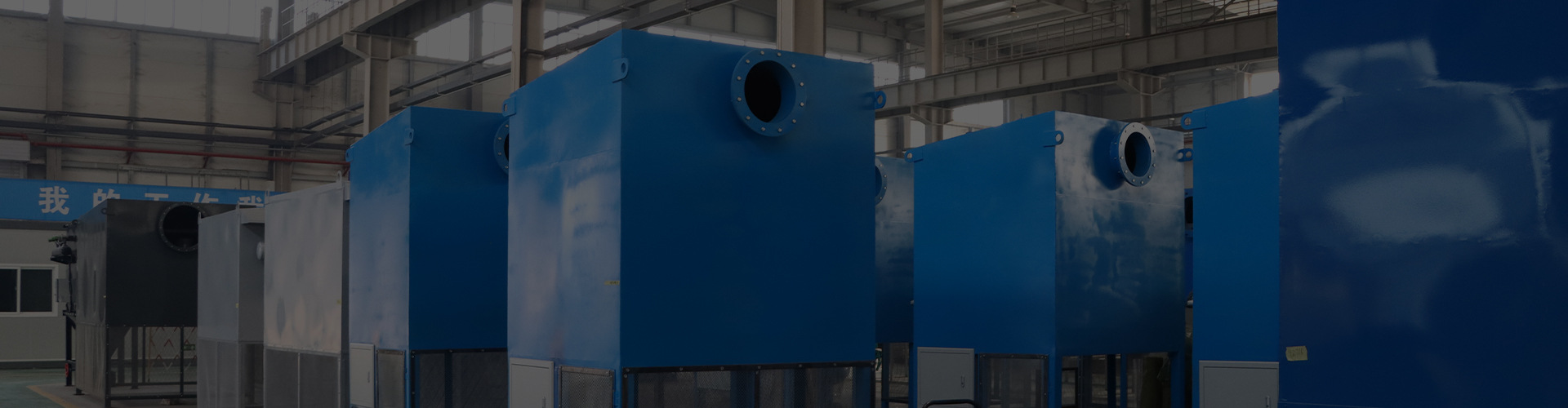

自潔式空氣過濾器

自潔式空氣過濾器是一種具有自動清灰功能的新型高效空氣過濾器，特別適用于在多發條件下對用氣設備進行長期的、連續不斷的空氣凈化，能有效的過濾掉生產過程的排放的含有細小的污染物質。

應用范圍	適用于空壓站、制氧站、空調送風系統、燃氣輪機、高爐鼓風機等行業
過濾介質	空氣顆粒物，雜質等
咨詢電話	400-0089-277

工作原理

空氣動力設備吸入含有灰塵的空氣之后，將造成設備的磨損，吸入的灰塵會在風機葉片表面上結垢，造成設備中轉子的動平衡失衡精度下降，使其工作壽命大大減短，灰塵中的有害化學成分會使設備生銹、腐蝕。因而，空氣動力設備必須要配高精度空氣過濾器。ZKL 系列自潔式空氣過濾器是在國內外同類空氣壓縮機等進氣要求加以改進完善的，目前產品性能完全滿足了工業燃機高爐鼓風空氣壓縮機等進氣要求。

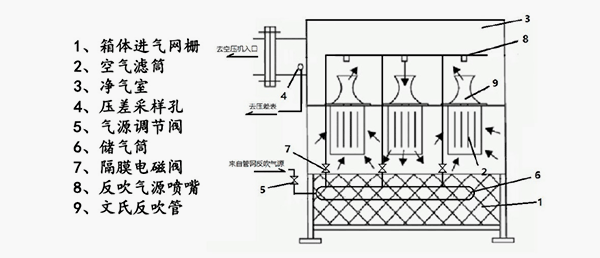

過濾過程：含塵空氣經空氣壓縮機吸氣作用，從一級粗過濾箱①吸入，經過高效過濾筒②，由于重力慣性、擴散、接觸阻留等綜合作用，塵埃被吸附在高效過濾筒上，潔凈空氣通過密封墊圈③進入文氏管④，到凈氣室⑤匯合到集氣口⑥，再從凈氣出口管⑦被空壓機吸入。

自潔過程：含塵空氣氣經過濾后，塵埃被吸附在高效過濾筒上，由 PLC 按設定時間順序進行反吹自潔過程，當阻損值超過 600 帕時，由 PLC 按差壓順序控制反吹自潔過程（反吹時間為 0.1-0.2 秒）。其它高效過濾筒照常工作，塵埃被反吹自潔下來

設備優勢

自潔式空氣過濾器;
可根據用戶要求在底部加集塵箱、防塵網、用水沖洗除塵法解決二次污染；

智能

由智能分配器控制：

自潔方式有三種，即
（1）定時；
（2）壓差；
（3）手動；
本設備可實現空氣過濾元件的自動清潔，使設備照常運行，而不影響其他過濾元件正常工作；

自動

自動化程度高：

主要元器件采用進口件，可實現無人操作，節省人工成本
設計合理，實現無彎管設計，高層積木式組合型，安裝方便，快捷；

快捷

采用優良材質：

反吹耗氣量少，一般為 0.1 ～ 0.3m3/min( 吸入狀態 )；壓力為 0.4 ～ 0.6Mpa；
在一般環境條件下，過濾元件更換周期可達 2 年左右；

方便

使用壽命長：

備重量輕，是布袋式同容量的 1/3-1/2；

技術參數

項目 \ 規格		LFZK225	LFZK300	LFZK380	LFZK500	LFZK625	LFZK900	LFZK1000	LFZK1250	LFZK1500	LFZK2100	LFZK2500	LFZK3000	LFZK4400
空氣過濾量（m3/min 吸入狀態）		225	300	380	500	625	910	1000	1250	1500	2100	2500	3000	4400
結構形式		單層
初阻損 Pa		≤ 150
過濾精度（um/效率%）		≥ 1/99.96
		≥ 2/99.99
		≥ 3/100
消耗功率 W		100						150
電源 AC		220V
反吹氣量 m3/min		0.1						0.2
反吹氣壓 Mpa		0.4-0.6
外形尺寸 m	長	1.5	1.8	2.1	2.1	2.1	2.9	3.3	4.1	4.9	5.8	6	6	9
	寬	1.5	1.5	1.5	1.8	2.1	2.1	2.1	2.1	2.1	2.4	3	3.3	3.3
	高	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.7	2.7	2.7	2.7
模塊件數		1
質量 t		1.6	1.9	2	2.4	2.8	3.2	3.7	4.2	4.7	6	7	8.5	12

項目 \ 規格		LFZK5200	LFZK6000	LFZK7200	LFZK7600	LFZK8800	LFZK12000	LFZK14200	LFZK16000	LFZK17600
空氣過濾量（m3/min 吸入狀態）		5200	6000	7200	7600	8800	12000	14200	16000	17600
結構形式		雙層
初阻損 Pa		≤ 150
過濾精度（um/效率%）		≥ 1/99.96
		≥ 2/99.99
		≥ 3/100
消耗功率 W		200
電源 AC		220V
反吹氣量 m3/min		0.3
反吹氣壓 Mpa		0.4-0.6
外形尺寸 m	長	6.0	6.4	7.2	7.6	9	6.0	7.0	7.6	9
	寬	3.3	3.3	3.3	3.3	3.3	6.6	6.6	6.6	6.6
	高	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5
模塊件數		2	2	2	2	2	4	4	4	4
質量 t		14	15	18	20	24	28	35	40	50
